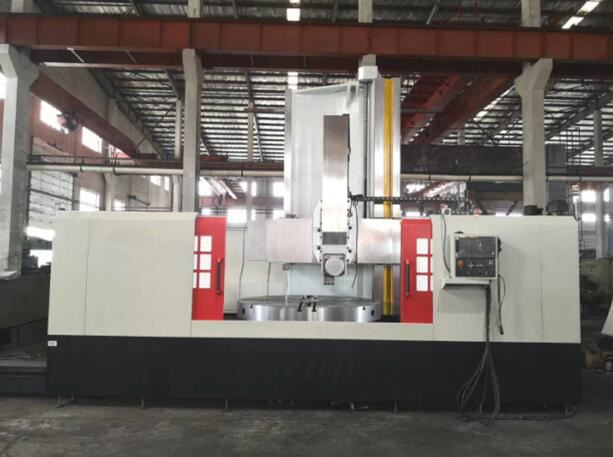

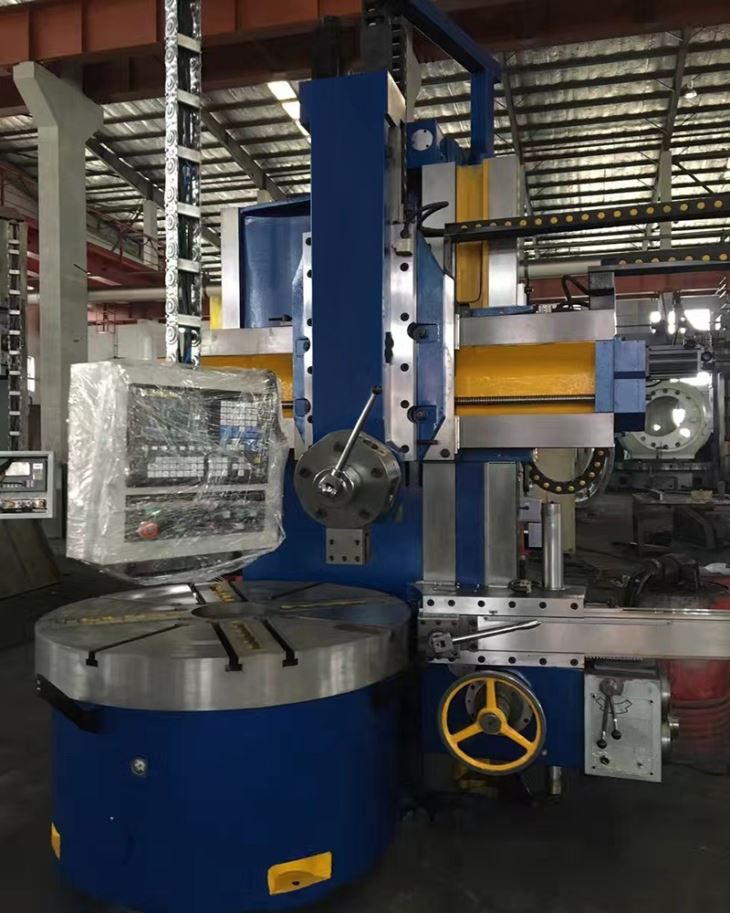

New CNC VTL Machining diameter: 1250mm-3150mm Mchining height:1000mm-1400mm Parameter can be customized
| Quantity: | |
|---|---|
Feature of CK series CNC VTL for Industrial Pumps
1. The super-high quality and mass remarkably surpass the domestic first-class factories.
2. The beam guide and ram guide are handled by supersonic frequency induction hardening (HRC>40-50)
4. The electrics adopt CNC control and the electric components utilize the components with ultra-high quality, specification (CE standard) assembly process, in addition, the electrics of the whole machine own super-high reliability.
5. High-precision gear and gear grinding spiral bevel (Grade 6 precision) are featured with low noise and stable operation.
6. Advanced and perfect processing and assembly processes forge excellent quality.
7. Accessory configuration is complete and only the user prepares for the tool and measuring tool, the operation can be started immediately. Perfect after-sales service (pre-sales, in-sales, after-sales, installation, debugging, training and maintenance, etc.) in addition, one-year quality assurance service is granted.
Parameter of CNC VTL for Industrial Pumps
The parameter can be customized
The vertical lathe can be equipped with C axis for milling and boring function.
Name | Unit | CK5112 | CK5116 | CK5123 | CK5125 | CK5131 |
Max. turning diameter of vertical tool post | mm | 1250 | 1600 | 2300 | 2500 | 3150 |
Working table diameter | mm | 1000 | 1400 | 2000 | 2200 | 2500 |
Max. height of work-piece | mm | 1000 | 1000 | 1250 | 1300 | 1400 |
Max. weight of work-piece | t | 3 | 5 | 8 | 10 | 10 |
Working table range of rotation speed | r/min | 6.3～200 | 5～160 | 3.2～100 | 2～62 | 2～62 |
Working table step of rotation speed | step | Step | Stepless | Stepless | Stepless | Stepless |
Max. cutting force of vertical tool post | KN | 20 | 25 | 25 | 25 | 34 |
Horizontal travel of vertical tool post | mm | 700 | 915 | 1210 | 1310 | 1610 |
Vertical travel of vertical tool post | mm | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Tool bar section size | mm | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
Power of main motor | KW | 22 | 30 | 30 | 37 | 45 |
Weight of machine(approx.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
Dimensions of machine (LxWxH) | mm | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |

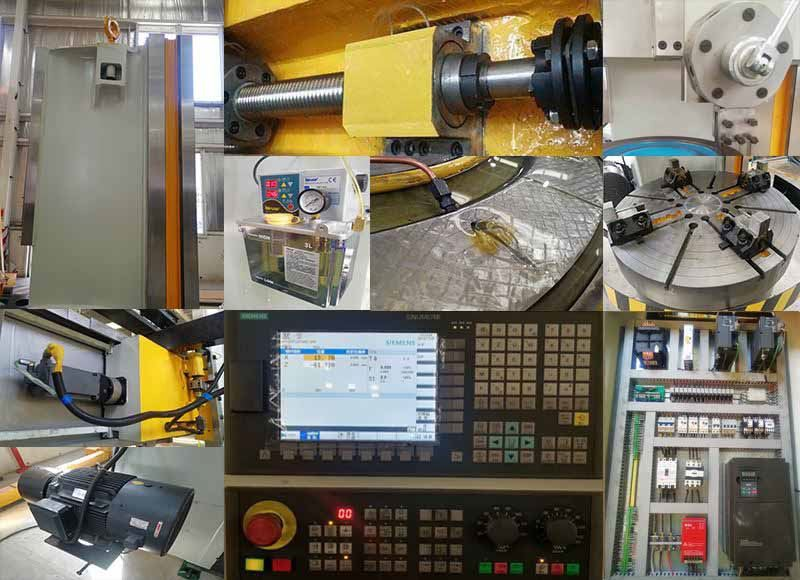

The key parts which is used for 20 years, match very well.
The ballscrew is strengthened and steadily working.
The guideway is very strong and straight.
Low noise while working

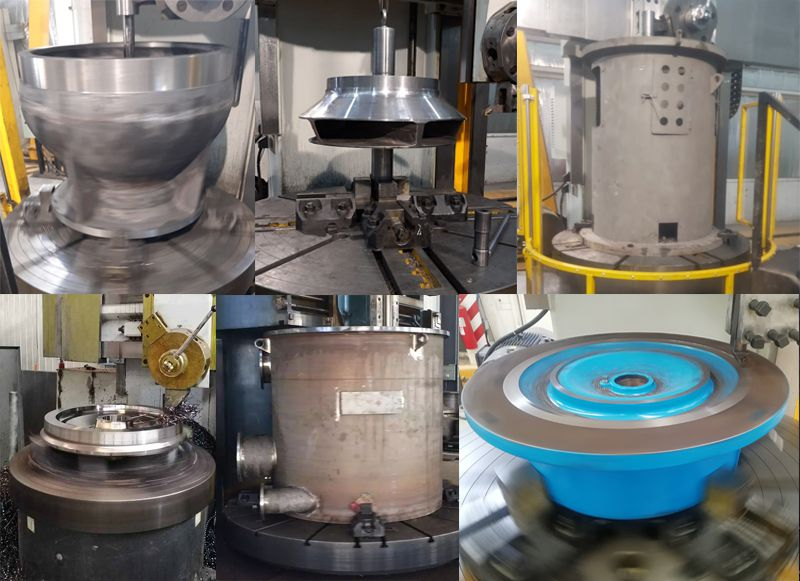

Work piece
The vertical lathe is good at machining tougher work and better.
We use our vertical lathe to machine train wheel, which require high roundness and smoothness.

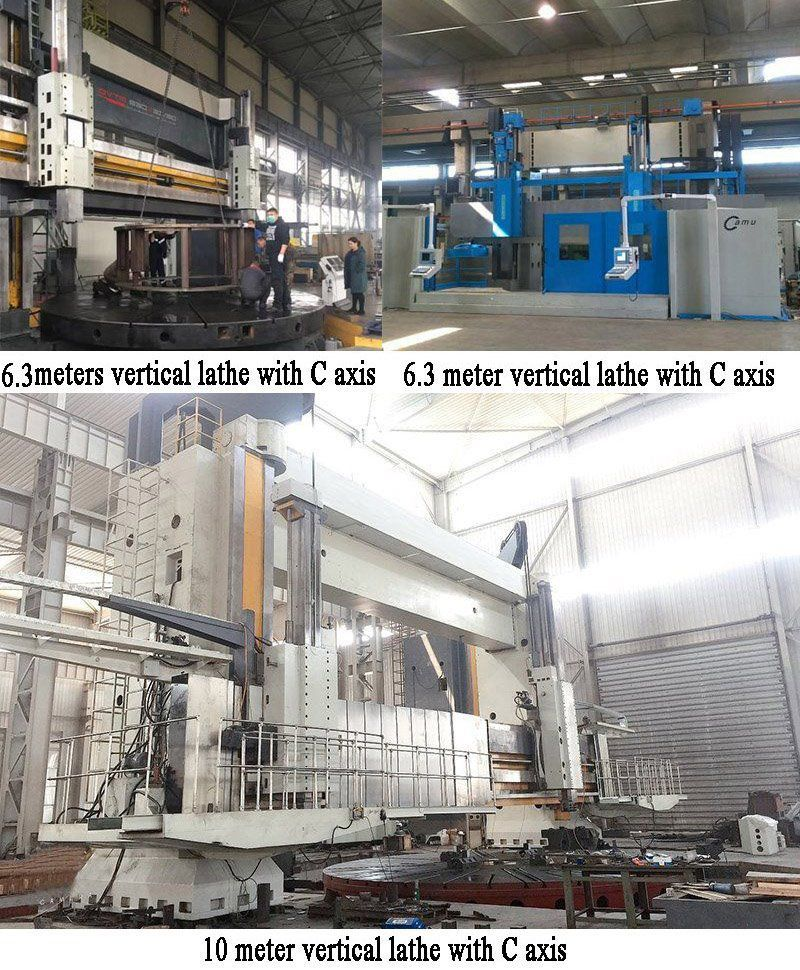

Customers

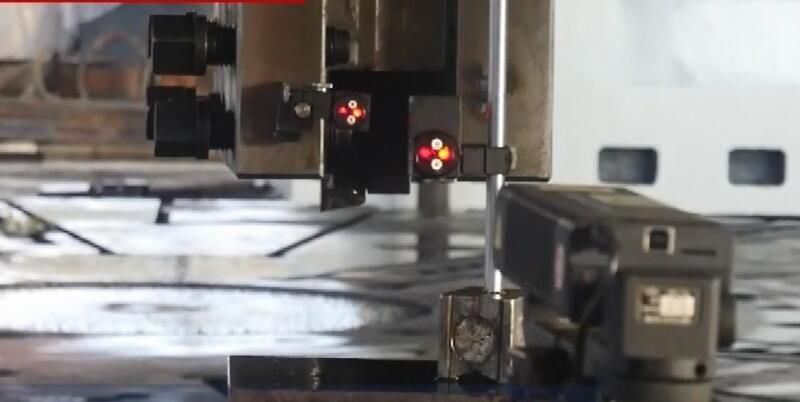

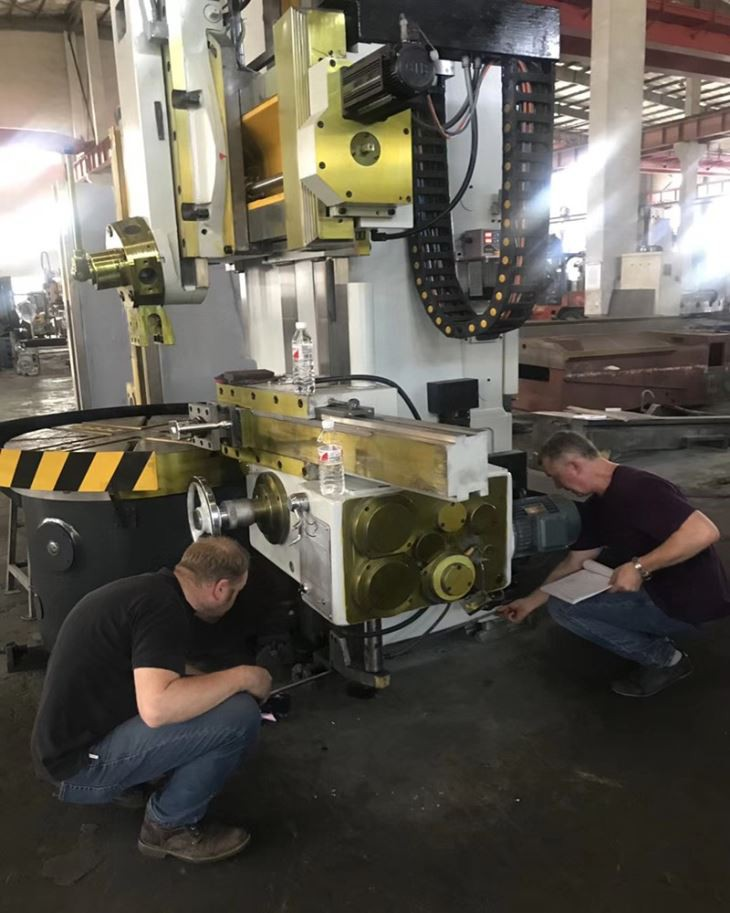

Serious and professional testing

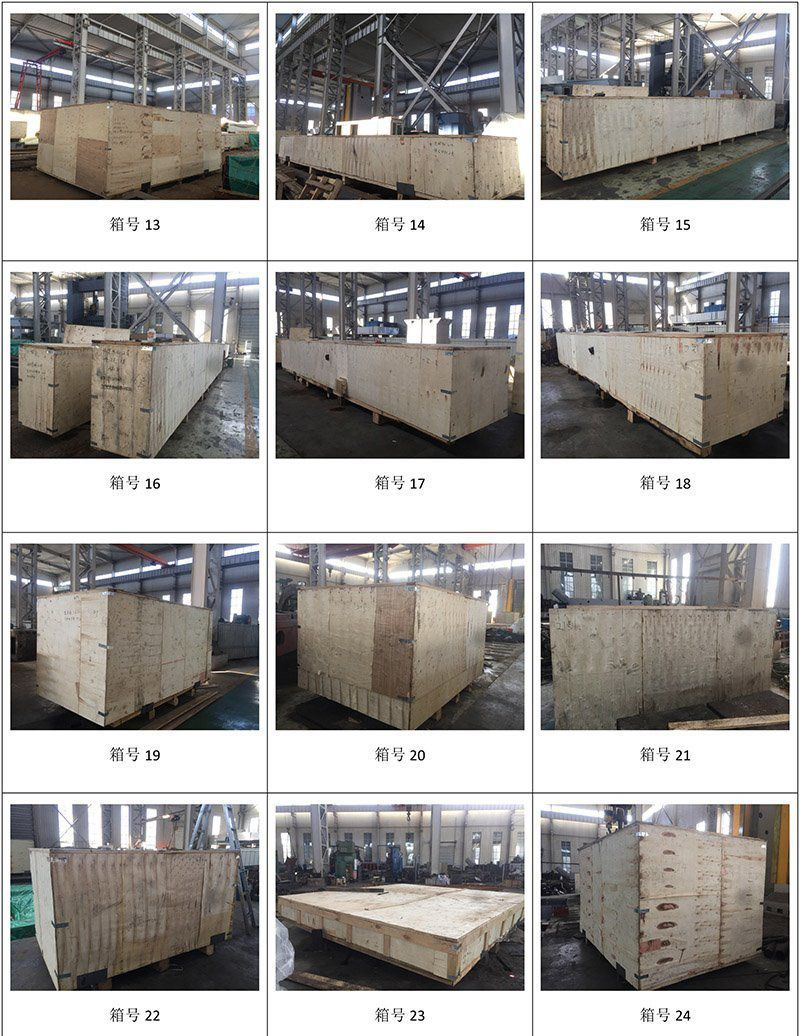

Package and Shipping
