Machining diameter: 1250mm-3150mm Mchining height:1000mm-1400mm Parameter can be customized
| Quantity: | |
|---|---|

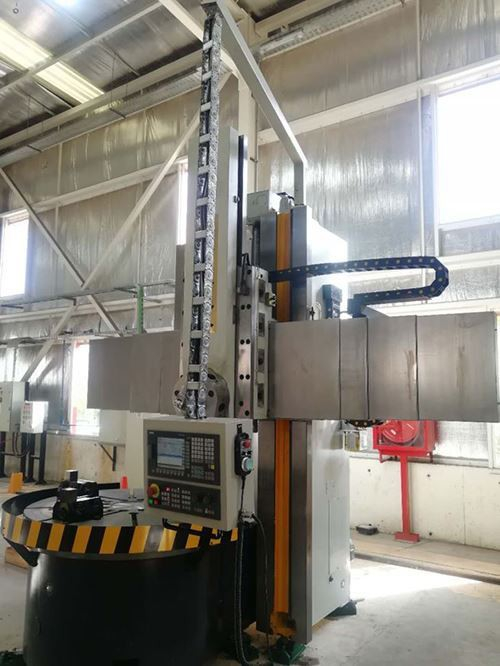

Feature of VTL Machining
Table size ranging from 1250 to 3150mm
Possibility to machine high and heay workpieces
Highly stable machine frame from cast iron
Ran us designed for the most efficient machining
Extremely rigid for the most efficient machining
Extremely rigid table bearing using hydrostatic guiding principle
Control system Siemens or Fanuc
Possibility to use high pressure coolant
Great variability of tooling
Increased travel range in the X-axis in both senses from the table center
Protective guards against splashing coolant
Advantage:
Our company adopts the international advanced resin sand casting process. The castings are made of HT300 and HT250 and then tempered twice. The castings are tempered once before processing. The castings are subjected to secondary tempering after rough machining. The tempering is tempered to the greatest extent in the tempering kiln. Reduce the internal stress of the casting, and perform vibration aging before finishing to prevent the casting from deforming, thereby improving the accuracy of the machine tool.
Products Specification
Parameter can be customized
The vertical lathe can be equipped with C axis for milling and boring function.
Name | Unit | CK5112 | CK5116 | CK5123 | CK5125 | CK5131 |
Max. turning diameter of vertical tool post | mm | 1250 | 1600 | 2300 | 2500 | 3150 |
Working table diameter | mm | 1000 | 1400 | 2000 | 2200 | 2500 |
Max. height of work-piece | mm | 1000 | 1000 | 1250 | 1300 | 1400 |
Max. weight of work-piece | t | 3 | 5 | 8 | 10 | 10 |
Working table range of rotation speed | r/min | 6.3～200 | 5～160 | 3.2～100 | 2～62 | 2～62 |
Working table step of rotation speed | step | stepless | stepless | stepless | stepless | 16 |
Max. cutting force of vertical tool post | KN | 20 | 25 | 25 | 25 | 34 |
Horizontal travel of vertical tool post | mm | 700 | 915 | 1210 | 1310 | 1610 |
Vertical travel of vertical tool post | mm | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Tool bar section size | mm | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
Power of main motor | KW | 22 | 30 | 30 | 37 | 45 |
Weight of machine(approx.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
Dimensions of machine (LxWxH) | mm | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |
Training
• 1st day: Inspection cable connection,the finished foundation is qualified guide customer know each components name and functions as well.
Demo and teach user do calibration and use customer workpieces to machine.
• 2nd day: Review all operation step and learn each parts maintenance method.
Warranty period is 14 month from date of B/L
In the warranty period
If some parts need to be replaced due to the quality of product, the company is responsible for free replacement, if it is not due to product quality of the Vertical Lathe or need company send a technician to fix the Vertical Lathe, the appropriate fees should be collected.
Our company will assistant customer to get the machine run well answer all question from customers on line.
For simple operation issue, through email/whatsapp/video/phone call deal with directly
For difficult issue, invite engineer to help you repair or debugging onsite.
Waarde
Integriteit: Het komt voort uit een gevoel van eer en is gebaseerd op respect voor zichzelf en anderen. Leid mensen om integer te handelen.
Eenheid: Dit is een van de uitstekende menselijke waarden, gericht op de wederzijdse samenwerking tussen mensen, vooral wanneer ze moeilijkheden tegenkomen.
Verantwoordelijkheid: Wees je ervan bewust dat wat we doen of stoppen met doen enkele gevolgen kan hebben voor anderen of onszelf.
Stiptheid: Om onze persoonlijkheid te geven met karakter, orde en efficiëntie, om ons te helpen ons werk beter te doen en betrouwbaar te zijn.
Communicatie: Het helpt ons om effectief gedachten, gedachten en gevoelens uit te wisselen met mensen om ons heen in een hartelijke sfeer.
Teamwork: We tellen op, we hebben elkaar allemaal nodig, we zijn de protagonisten van hetzelfde project en hetzelfde verhaal, we streven een gemeenschappelijk doel na.
Integriteit: Of je nu anderen of jezelf behandelt, handel altijd in overeenstemming met de waarden van rechtvaardigheid, eerlijkheid, waarheid en rechtvaardigheid.
Waarom voor ons kiezen
1.Best component
Bijna alle componenten van werktuigmachines komen uit Duitsland, Japan, Amerika en de bekende Chinese fabrikant.
2.Klanten
We hebben referentie klant in meer dan 40 landen, zoals Siemens, ITT, Hanwha, CRRC, Bombardier ....
3.De steady-technologie
Wat we bezitten is de gestage technologie om werktuigmachines te produceren, die een stabiele en langere levensduur garanderen.
4.Strictly kwaliteitsdetectie
De kwaliteit en nauwkeurigheid van onze werktuigmachines wordt strikt gegarandeerd door CMM, Dial indicator etc. en onze ervaren werknemers.
5. Onze mensen
Onze mensen zijn professioneel, vriendelijk en hardwerkend voor onze klanten.
