Machining diameter: 1250mm-3150mm Mchining height:1000mm-1400mm Parameter can be customized
| Quantity: | |
|---|---|
Feature
1. CK series Single Column CNC Vertical Turning Lathe is suitable for high-speed steel, hard alloy cutlery and ceramic cutlery, which can make rough and accurate turning for external cylindrical surface, internal and external conical surface, screw thread, circular arc surface and complex curved surface for black metal, colored metal and some nonmetal part.
2. Gear made of 40 Cr through High-frequency Quenching treatment, the Hardness reaches HRC40-45
3. Bed, as an overall structure, is made of high-strength, low-stress iron casting, adopt effective anti-vibration measures.
4. The beam is made of high-strength and low-stress cast iron with sufficient rigidity and strength to ensure the accuracy of the machine.
5. The main drive of the vertical car is driven by an AC motor, and the speed range of the table is realized through a 16-stage spindle speed change mechanism.
6. Feeding system (X-axis, Z axis) is driven by servo motor. Flexible coupling and ball screw directly connect to achieve horizontal and vertical turret feed and fast moving.
8. Worktable spindle adopts high precision and adjustable radial clearance biserial short cylindrical roller bearing to centering to centering. Axial direction adopts coated guideway, worktable have the features of high running accuracy, big bearing capacity, small thermal deformation.
9. The CNC Vertical Turning Lathe feed adopts AC servo motor, ball screw for drive. Rail head of cross beam equipped with close shield, increase the safety and the amenity
10. The CNC Vertical Turning Lathe feed adopts AC motor drive, 16 steps main spindle speed change mechanism and realize the worktable range of speed
Parameter can be customized
The CNC Vertical lathe can be equipped with C axis for milling and boring function.
Name | Unit | CK5112 | CK5116 | CK5123 | CK5125 | CK5131 |
Max. turning diameter of vertical tool post | mm | 1250 | 1600 | 2300 | 2500 | 3150 |
Working table diameter | mm | 1000 | 1400 | 2000 | 2200 | 2500 |
Max. height of work-piece | mm | 1000 | 1000 | 1250 | 1300 | 1400 |
Max. weight of work-piece | t | 3 | 5 | 8 | 10 | 10 |
Working table range of rotation speed | r/min | 6.3～200 | 5～160 | 3.2～100 | 2～62 | 2～62 |
Working table step of rotation speed | step | stepless | stepless | stepless | stepless | 16 |
Max. cutting force of vertical tool post | KN | 20 | 25 | 25 | 25 | 34 |
Horizontal travel of vertical tool post | mm | 700 | 915 | 1210 | 1310 | 1610 |
Vertical travel of vertical tool post | mm | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Tool bar section size | mm | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
Power of main motor | KW | 22 | 30 | 30 | 37 | 45 |
Weight of machine(approx.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
Dimensions of machine (LxWxH) | mm | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |

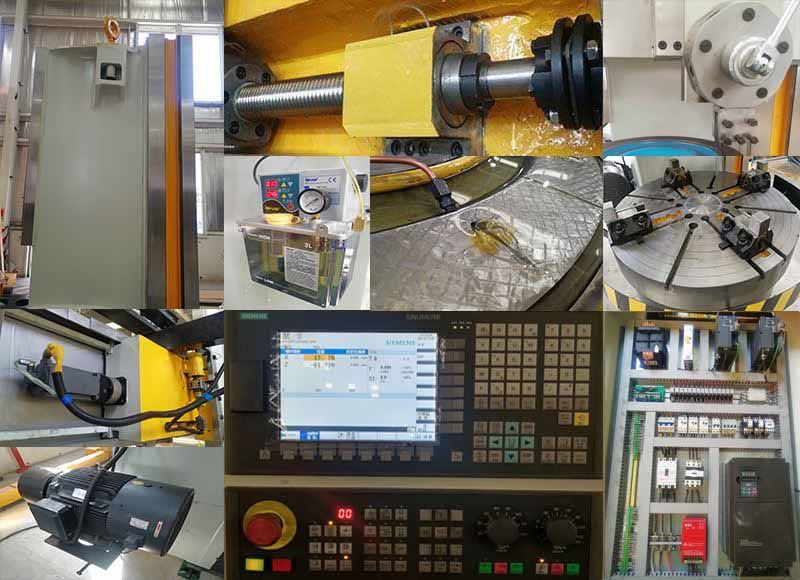

Production details of CNC Single Column Turning Lathes
The key parts which is used for 20 years, they match very well.
Ballscrew is strengthen and steady working.
Guideway is very strenthen and straight.
Low noise while working

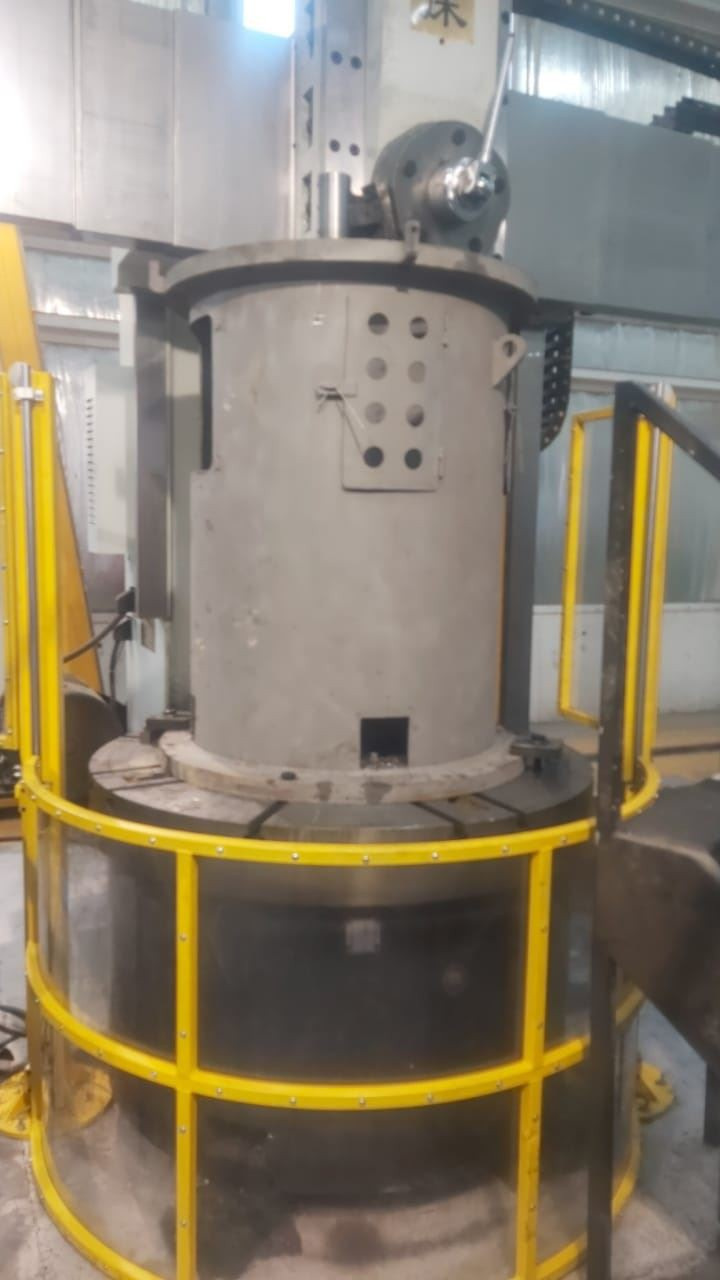

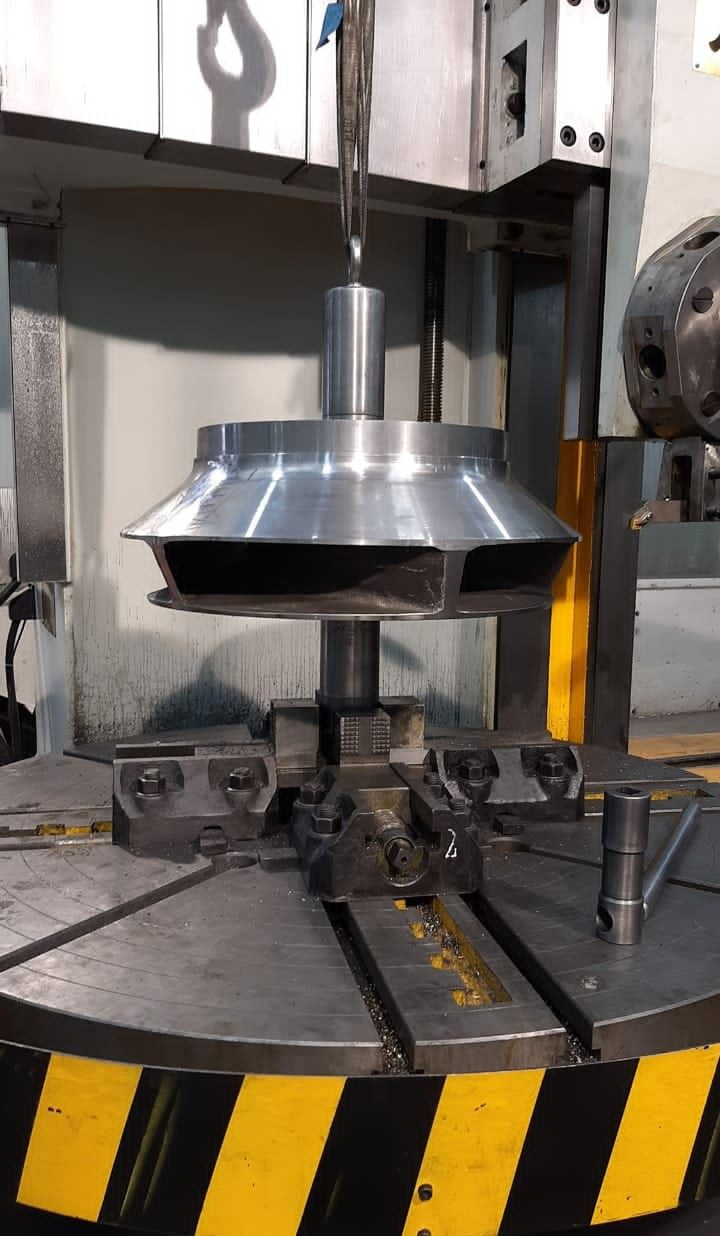

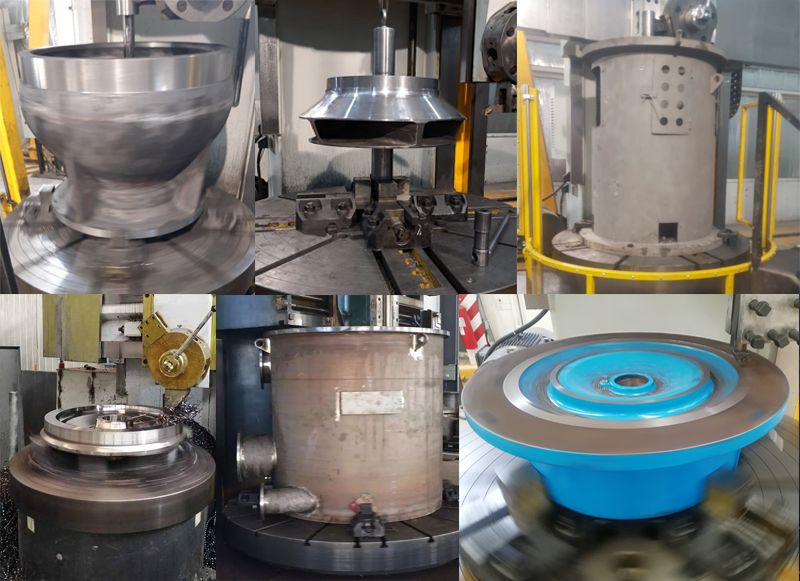

Work piece
The vertical lathe is good at machining tougher work and better.

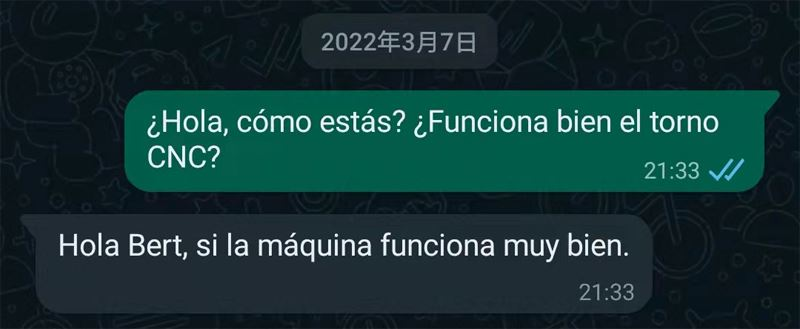

Customers
Our customers include ITT, Siemens......

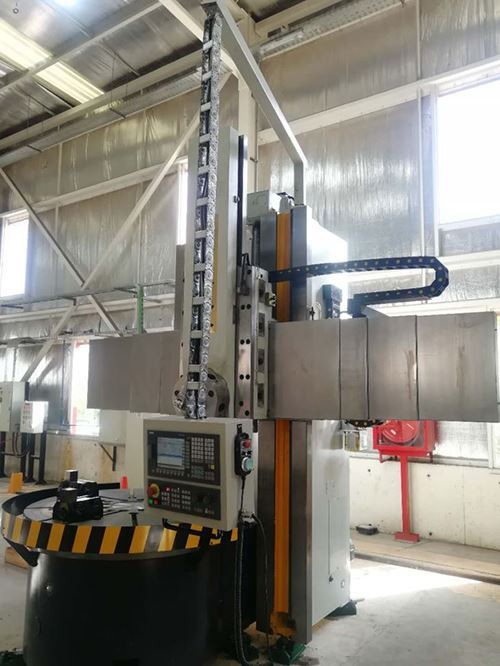

Various size meet your various needs.
Package by China CNC Vertical Turning Lathe Manufacturer

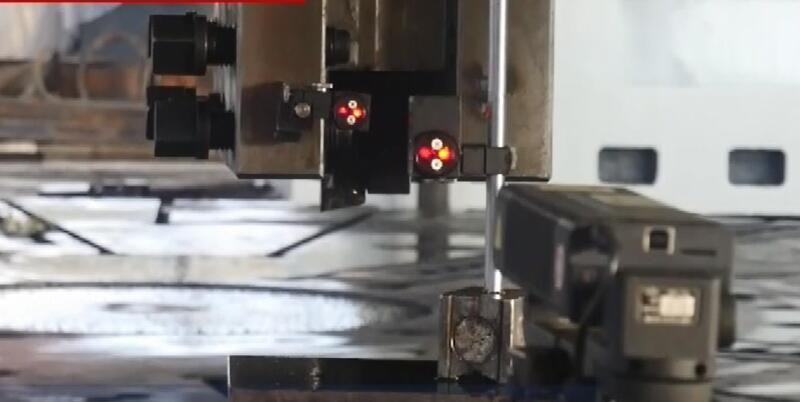

Serious and professional testing
Package and Shipping
