Swing over bed: 500mm, 630mm, 800mm, 1000mm, 1250mm
| Quantity: | |
|---|---|

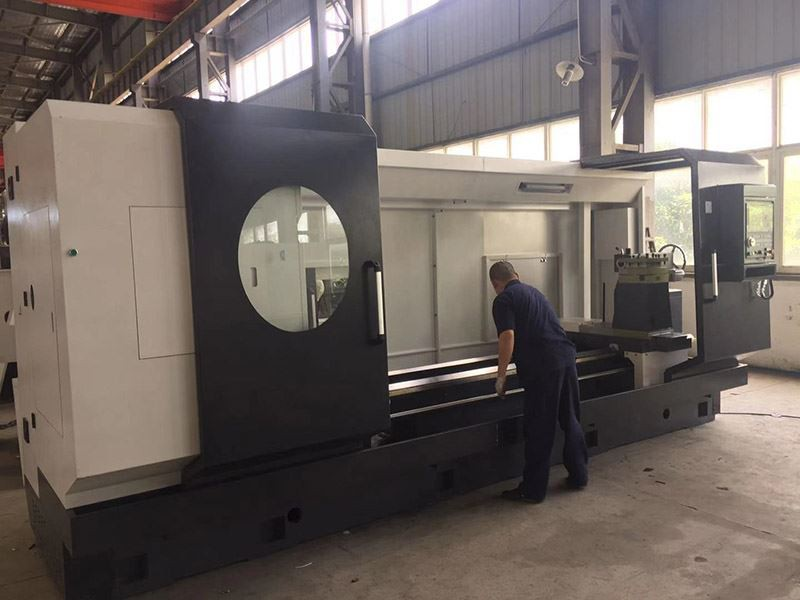

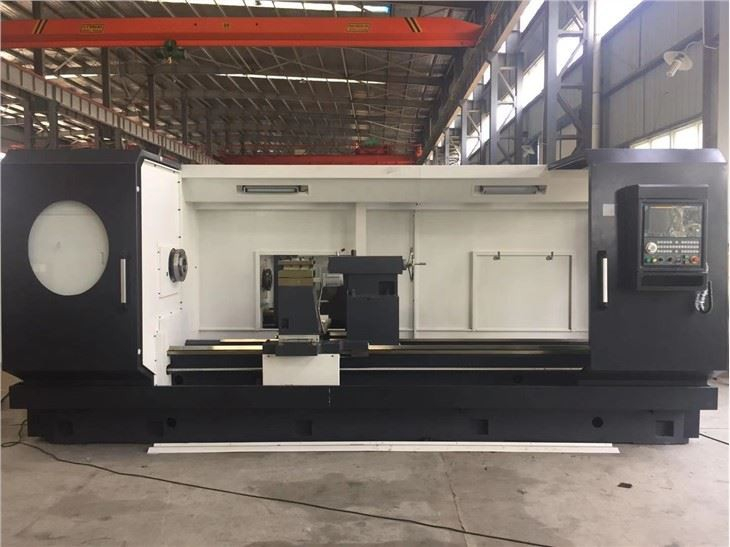

Introduction of CNC Lathe Machines
1. The CNC Lathe Machines are featured with the best features to make it perfect for precise and automatic turning operations. We have 6 different models of CK series with computer numerical control, The CNC feature provides user friendly control and simple operation aspects as simple operators can easily understand the operating mechanism of this equipment. Apart from that, the following features highlight the unique mechanism such as,
2. This CNC Lathe Machines is designed with centralized oil system which provides automatic lubrication to the ballscrews and all mating surface.
3. The ballscrews and sturdy bearing supports for perfect positioning of the work material and enhances the cutting or shaping capacity of the lathe.
4. These can be applied to shape work pieces of lengths ranging from 1000 to 10000mm.
Swing over bed is the workpiece diameter which will be rotated on the spindle without touching the lathe bed and this feature remains highly significant to handle large size work material and as far as CNC Lathe Machine is concerned, they are provided with swing over bed ranging from 300mm to 500mm to support heavy load work materials.
Advantage:
Our company adopts the international advanced resin sand casting process. The castings of CNC Vertical Lathe Machine are made of HT300 and HT250 and then tempered twice. The castings are tempered once before processing. The castings are subjected to secondary tempering after rough machining. The tempering is tempered to the greatest extent in the tempering kiln. Reduce the internal stress of the casting, and perform vibration aging before finishing to prevent the casting from deforming, thereby improving the accuracy of the machine tool.
Parameter of CNC Lathe Machines
Item | unit | CK6150 | CK6163 | CK6180 | CK61100 | CK61125 | |
Swing over bed | mm | 300 | 630 | 800 | 1000 | 1250 | |
Swing over carriage | mm | 650 | 335 | 400 | 650 | 850 | |
Max. workpiece length | mm | 1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000 | |||||
Guideway width | mm | 420 | 550 | 600 | 600, 755 | 600, 755 | |
Spindle taper | mm | 90, 1:120 | 120 1:120 | 120 1:120 | 120 1:120 | 120 1:120 | |
Spindle speed | r/min | 50-1600 | 70-260. 25-100, 220-850 | 70-260. 25-100, 220-850 | 70-260. 25-100, 220-850 | 70-260. 25-100, 220-850 | |
Spindle end structure | C8 | C11 | C11 | C11 | C11 | ||
Spindle bore | mm | 82 | 100 | 100 | 100 | 100 | |
Main motor power ( frequency conversion) | kW | 7.5 | 11 | 11 | 11 | 11 | |
Main transmission | Frequency conversion Steplss speed | Frequency conversion Steplss speed | |||||
Tool post travel | mm | X: 300, Z:1000 | X: 400, Z: 1000-5000 | X: 500, Z: 1000-5000 | X: 500, Z: 1000-5000 | X: 500, Z: 1000-5000 | |
Ballscrew diameter x pitch | mm | X: 2506 Z:6008 | X: 3206, Z:5010-8312 | X: 3206, Z:5010-8312 | X: 3206, Z:5010-8312 | X: 3206, Z:5010-8312 | |
Rapid feeding speed | mm/min | X:4000 Z:6000 | X:4000. Z:6000mm | X:4000. Z:6000mm | X:4000. Z:6000mm | X:4000. Z:6000mm | |
Position precision | mm | X:0.010, Z:0.025 | X:0.012, Z0.032 | X:0.012, Z0.032 | X:0.012, Z0.032 | X:0.012, Z0.032 | |
Re positioning precision | mm | X:0.005, Z:0.008 | X:0.006, Z:0.010 | X:0.006, Z:0.010 | X:0.006, Z:0.010 | X:0.006, Z:0.010 | |
Machining preicision | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Roughness | Ra 1.6 | Ra 1.6 | Ra 1.6 | Ra 1.6 | Ra 1.6 | ||
Standard configuration | Vertical four postion electric tool post | Vertical four postion electric tool post | Vertical four postion electric tool post | Vertical four postion electric tool post | Vertical four postion electric tool post | ||
Optional congfiguration | Vertical six postion electric tool post | Vertical six postion electric tool post | Vertical six postion electric tool post | Vertical six postion electric tool post | Vertical six postion electric tool post | ||
Re position of tool post | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
Tool section | mm | 25x25 | 32X32 | 32X32 | 32X32 | 32X32 | |
Tailstock quill diameter | mm | 75 | 100 | 100 | 100 | 100 | |
Tailstock quill travel | mm | 150 | 250 | 250 | 250 | 250 | |
Tailstock taper | Morse | 5# | 6# | 6# | 6# | 6# | |
CNC system | Siemens, FANUC, GSK | Siemens, FANUC, GSK | Siemens, FANUC, GSK | Siemens, FANUC, GSK | Siemens, FANUC, GSK | ||
Motor Torque | Nm | X:6, Z:10 | X:10, Z:15 | X:10, Z:15 | X:10, Z:15 | X:10, Z:15 | |
Chuck diameter(three jaw | mm | 250 | 325 | 400 | 400 | 400 | |

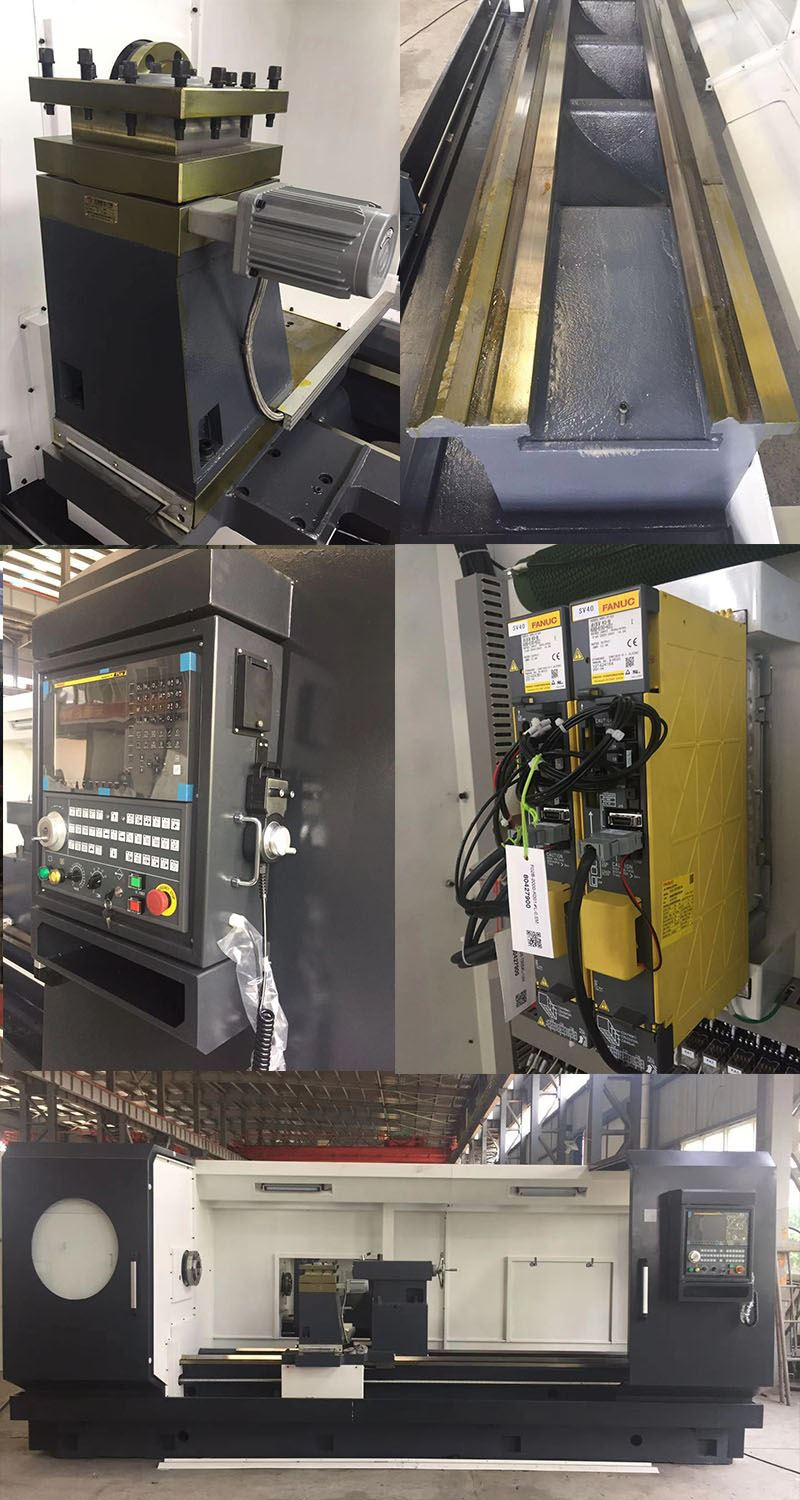

Details

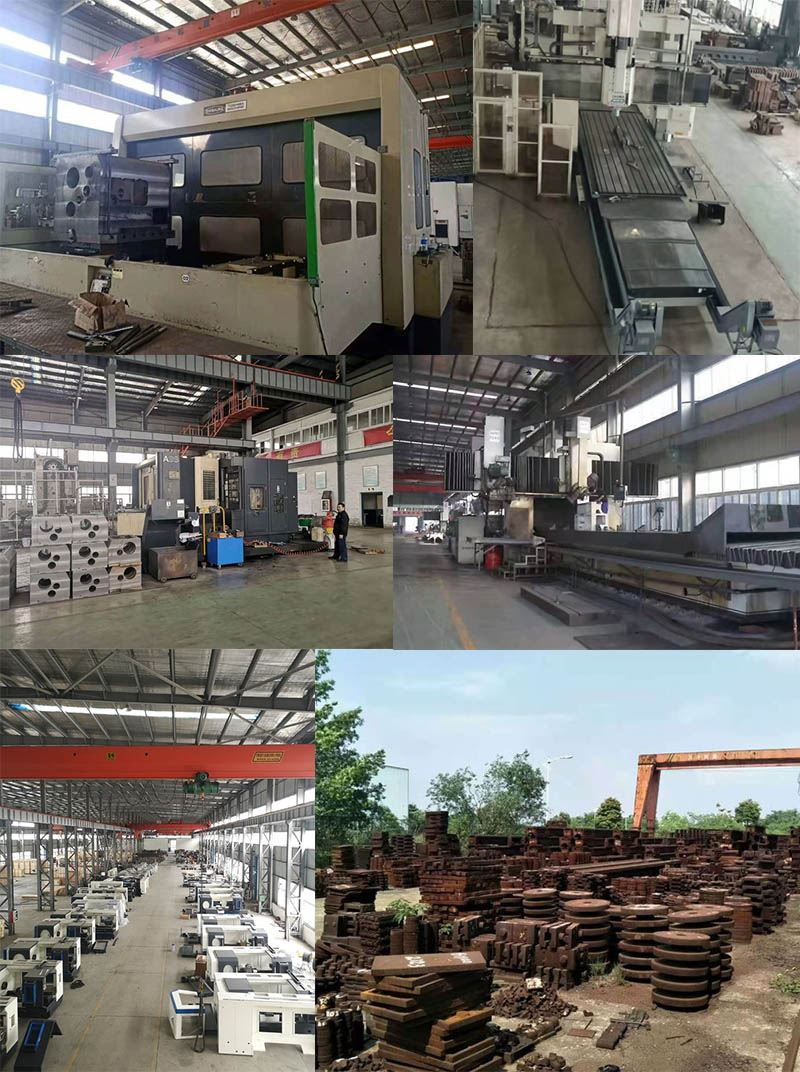

Glance of workshop
Customer View
Yleinen johdanto:
Edgev Hardmetal Tools (Dalian) Co, Ltd: llä on alun perin kaksi alullepanijaa ja se alkoi sorvin inserteillä ja sorvikoneella pienenä käyttönä.
Näiden vuosien kehittyessä eri asiakkaiden ympäri maailmaa tukemien tukien ansiosta kehitymme nykyään nopeammin ja meistä tulee ammattimainen työstökoneiden ratkaisujen toimittaja.
Omistamme kaksi kirkasta tuotemerkkiä:
Edgev Metallityökalut sorvilevyille ja meritähtityöstökone työstökoneisiin.
Olemme yksi suurimmista sorvi-inserttien ja työstökoneiden toimittajasta Kiinassa.
Työstökoneet ja sorviterät voivat vastata erilaisiin yhdistetarpeisiin, kuten sorvaukseen, jyrsintään, poraukseen, hiontaan ja myös monimutkaisempien osien käsittelyyn.
Työstökoneita ja sorvilevyjä on käytetty ilmailu-, liikenne-, autoteollisuus-, venttiiliteollisuudessa, pumpputeollisuudessa, meriteollisuudessa jne. Koneemme ominaisuudet ovat energiansäästö, nopeampi käyttö, suuri tarkkuus jne.
Sen lisäksi, että se tarjoaa laajan valikoiman koneita ja laitteita, se tarjoaa myös parhaat vaihtoehdot, työkalut ja työkalusarjat kuhunkin erityistilanteeseen sekä yhden integroidun ratkaisun tuotantoprosessin automaation alalla.
Hyödyntämällä laajaa tietämystämme vuosien kokemus metallinkäsittelylaitteiden toimittamisesta antaa asiantuntijoillemme mahdollisuuden valita tarvittavat teollisuuslaitteet tarpeidesi täyttämiseksi. Vaikka et tunne valmistajaa, voit valita vain koneessa tuotettavan lopputuotteen tekniset parametrit tai parametrit.
Yrityksemme on myös alusta, joka tarjoaa laadukkaita laitteita, luotettavaa palvelua ja kilpailukykyisiä hintoja.
Meritähti työstökone täyttää asiakkaan vaatimukset enemmän
Laatutakuu:
Olemme aina sitä mieltä, että kaikki yrityksemme menestymiset liittyvät suoraan tuotteiden laatuun, tarjoamme ja luomme maailmanlaajuisesti.
Ne täyttävät iso9001-, ISO14001-, CE-standardissa ja
Arvo
Rehellisyys: Se tulee kunnian tunteesta ja perustuu itsensä ja muiden kunnioittamiseen. Johda ihmiset toimimaan rehellisesti.
Yhtenäisyys: Tämä on yksi erinomaisista inhimillisistä arvoista, joka on suunnattu ihmisten keskinäiseen yhteistyöhön, varsinkin kun kohtaat vaikeuksia.
Vastuu: Huomaa, että sillä, mitä teemme tai lopetamme, voi olla seurauksia muille tai itsellemme.
Täsmällisyys: Antaa persoonallisuudellemme luonnetta, järjestystä ja tehokkuutta, auttaa meitä tekemään työmme paremmin ja olemaan luotettavia.
Viestintä: Se auttaa meitä vaihtamaan tehokkaasti ajatuksia, ajatuksia ja tunteita ympärillämme olevien ihmisten kanssa sydämellisessä ilmapiirissä.
Tiimityö: Me kaikki tarvitsemme toisiamme, olemme saman projektin ja saman tarinan päähenkilöitä, pyrimme yhteiseen tavoitteeseen.
Rehellisyys: Kohteletpa sitten muita tai itseäsi, toimi aina oikeudenmukaisuuden, rehellisyyden, totuuden ja oikeudenmukaisuuden arvojen mukaisesti.
Miksi valita meidät
1.Paras komponentti
Lähes kaikki työstökoneiden komponentit tulevat Saksasta, Japanista, Amerikasta ja tunnetusta Kiinalaisesta valmistajasta.
2.Asiakkaat
Meillä on viiteasiakas yli 40 maassa, kuten Siemens, ITT, Hanwha, CRRC, Bombardier ....
3.Vakaa tekniikka
Omistamme vakaan teknologian työstökoneiden valmistukseen, joka takaa vakaan ja pidemmän käyttöiän.
4.Tiukasti laaduntunnistus
Työstökoneidemme laadun ja tarkkuuden takaavat tiukasti CMM, Dial-ilmaisin jne.
5. Kansamme
Väkemme on ammattitaitoista, ystävällistä ja ahkeraa asiakkaillemme
